產品介紹

飛利浦（Philips）T4、T2、H1多功能貼片機是飛利浦公司推出的高效、多功能、智能化的表面貼裝設備（SMT設備）。這些設備廣泛應用于電子制造行業，尤其是對于電子元件的高精度、高效率的貼裝需求。不同型號的設備適應不同生產需求，從小批量到大批量生產，均能提供高效、靈活、穩定的解決方案。

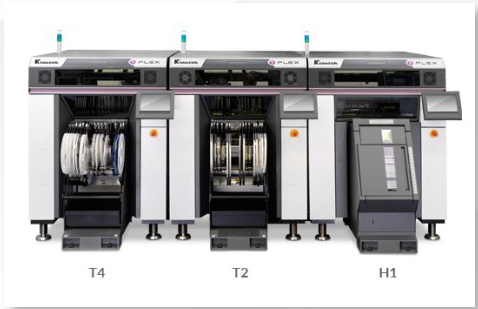

飛利浦T4、T2、H1多功能貼片機簡介

飛利浦T4、T2、H1多功能貼片機針對電子組裝行業的不同需求進行了優化。它們具備高精度、高速度、自動化程度高等特點，適合用于各種尺寸和封裝類型的元件貼裝，能夠滿足不同類型的PCB（印刷電路板）裝配要求。

主要特點

1. 高精度貼裝：

   • 飛利浦T4、T2、H1貼片機采用先進的視覺對位系統，確保貼裝的元件精度達到高要求。定位精度通常為 ±25μm 或更高，適應超小型電子元件（如0201封裝、0402封裝）和復雜組件的高精度貼裝。

2. 多功能性：

   • 適應性強： T4、T2、H1系列貼片機支持多種封裝類型的貼裝，包括SMD（表面貼裝元件）、BGA（球柵陣列）、CSP（芯片尺寸封裝）、QFP（四方扁平封裝）等多種封裝形式。
   • 靈活配置： 支持不同尺寸、形狀和厚度的PCB貼裝。機器可以處理尺寸較大或較小的電路板，滿足不同生產需求。

3. 高效率和高產能：

   • 飛利浦T4、T2、H1系列設備具備較高的貼裝速度和產能，T4系列的最大貼裝速度可達60,000個元件/小時。通過高速精準的貼裝，能顯著提高生產效率，適應大規模生產環境。

4. 自動化程度高：

   • 飛利浦的這些貼片機支持自動換料系統，自動對位和自動校準，減少人工干預，提高了生產線的自動化水平。
   • 支持與MES（制造執行系統）等其他生產管理系統的集成，能夠與整個生產線進行智能協作。

5. 智能化控制系統：

   • 飛利浦T4、T2、H1系列貼片機配備了先進的操作界面和智能化的控制系統，提供實時數據反饋和監控功能，便于操作員進行設備維護和生產管理。
   • 觸摸屏和圖形化界面使得操作更加簡便直觀，設備故障的診斷也變得更加高效。

6. 節能和環保：

   • 飛利浦在設備的設計中考慮了能源的高效使用，采用低能耗技術，降低了設備的運營成本。同時，設備設計符合環保標準，支持綠色制造。

技術規格（根據型號可能有所不同）

• 最大貼裝速度：

  • T4：60,000 CPH（每小時貼裝元件數）
  • T2、H1：根據不同型號，最大貼裝速度可能略有不同，一般可達50,000 CPH左右。

• 精度：

  • 精度通常為 ±25μm（3σ），適用于超小型元件的貼裝。

• 支持的元件尺寸：

  • 支持從0201封裝、0402封裝到大型組件的貼裝，包括BGA、QFP等。

• PCB尺寸范圍：

  • 支持最大尺寸的PCB（如：L 510mm × W 460mm），可根據不同配置調整。

• 電源要求：

  • 一般為交流 200V或220V，50/60 Hz。

• 自動化功能：

  • 自動換料、自動校準、自動對位。
  • 支持與SMEMA接口和MES系統集成。

• 操作界面：

  • 觸摸屏，圖形化操作界面，實時監控生產狀態。

適用場景

1. 消費電子： 適用于智能手機、平板電腦、電視、家電等消費電子產品的電子元件裝配。
2. 汽車電子： 高精度的貼裝能力使其適用于汽車電子領域中傳感器、控制模塊等元件的裝配。
3. 通訊設備： 飛利浦T4、T2、H1系列貼片機適用于通訊設備，如基站、網絡設備、路由器等的電子元件生產。
4. 工業控制： 在工業自動化設備、機器人控制板等領域，這些貼片機可以有效提高生產效率和精度。
